تابلو برق ایرانیان فن

تابلو برق محفظه ای فلزی است که برای نصب تجهیزات الکترونیکی و ارتباط بین آنها طراحی می شود. تابلوهای برق از نظر ولتاژ به سه دسته تقسیم بندی می شوند، تابلو برق فشار ضعیف یا LV (تا 1000 ولت) ، تابلو برق فشار متوسط یا MV (از 1000 تا 63000 ولت)، تابلو برق فشار قوی یا HV (از 63000 ولت تا 400000ولت) تقسیم بندی می شوند.

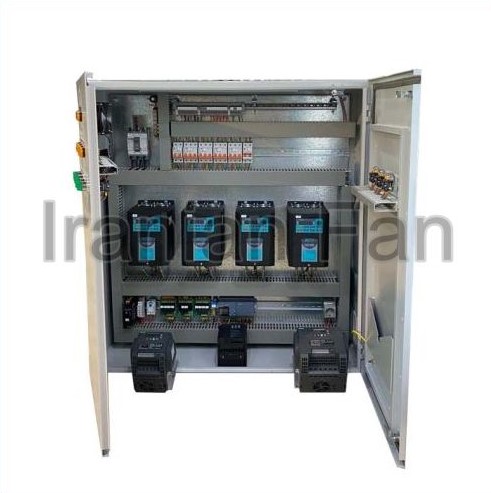

تابلو برق و صفحه کنترل جهت سیستم تهویه پارکینگ (فنهای ضدحریق F300) مطابق با استانداردهای سازمان آتش نشانی و فن های فشار مثبت راه پله و دیگر موارد استفاده اگزاست فن های صنعتی، مورد استفاده قرار می گیرند.

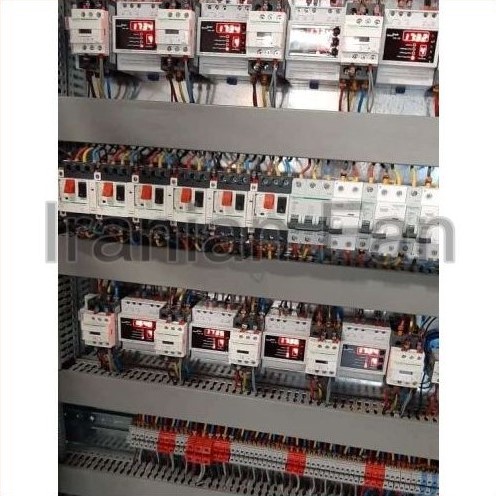

اجزای این تابلو ها شامل فیوزها ، کلید مینیاتوری ،بی متال ، کلید حرارتی ، کلید کمپکت ، کلید نشتی جریان ، کنتاکتور ،PLC ، چراغ سیگنال ، کلید دستی ، اینورتر (کنترل دور) ، لامپ روشنایی فلورسنت ، کنترل فاز ، ، چراغ هشدار ، تایمر ، ترمینال فیوزدار ، تایمر ، شینه و مقره ، ترانس سی تی ، میکروسوئیچ و پدال ، HMI ،داکت کابل و … می باشند.

سلول های ایستاده از ورق فولاد حداقل به ضخامت 5 / 1 میلی متر برای درب های جلو و سینی ، صفحات پوشاننده و درب های پشت و کنار بدون تجهیزات دارای ورق 25 / 1 با ورق فولاد مبارکه ساخته می شود.

پوشش رنگ الکتروستاتیک پودری و درجه حفاظت IP42 با فن و فیلتر طبق ضوابط سازمان آتش نشانی تأمین خواهد شد..

سایز سیم ها و کابل ها در تابلوهای فشار ضعیف مطابق با جدول استاندارد VDE- IEC- DIN و جداول استاندارد مورد تایید موسسه استاندارد و تحقیقات صنعتی ایران انتخاب و استفاده می گردد.

جهت رعایت استاندارد جریان های بیش از 125 آمپر از شینه مسی مطابق با جداول استاندارد VDE- IEC- DIN و جداول استاندارد مورد تایید موسسه استاندارد و تحقیقات صنعتی ایران انتخاب و استفاده می گردد.

شینه های باس بار مورد استفاده در تابلو علاوه بر مطابقت با جدول استاندارد جهت تحمل جریان نامی ، به منظور تحمل جریان اتصال کوتاه خواسته شده تحت محاسبات کامل اتصال کوتاه انتخاب می گردد.

شینه های نول و ارت تابلو های فشار ضعیف با رعایت استاندارد و حداقل 50 درصد سطح مقطع شینه های فاز انتخاب می گردند و در محلی مناسب نزدیک به کف تابلو که امکان دسترسی به آن در هنگام سربندی کابل ها آسان باشد نصب می گردد

شینه نول بر روی مقره مناسب و شینه ارت با بدنه تابلو اتصال الکتریکی کامل داشته باشد بر روی اسکلت تابلو مستقر می باشد.

کلیه قسمت های فلزی تابلو با شینه ارت ارتباط کامل داشته و درب های تابلو به وسیله تسمه مسی یا سیم ارت مناسب مستقیما به شینه ارت متصل می گردد.
